BLECH KANTEN – CNC ABKANTEN
"Wir biegen für Sie alles in die passende Form – vom einfachen Blechteil bis hin zum kompliziert gebogenen Präzisionsteil. CNC Abkanten flexibel und maßgenau."
Mit unseren verschiedenen hydraulisch und elektronisch angetriebenen CNC Abkantpressen sorgen wir für eine fachgerechte Bearbeitung der Bleche. Unsere CNC Abkantpressen sind u.a. mit dem patentierten ACB-Winkelsensor von Trumpf ausgestattet. .
Präzision & Qualität seit 1901
Maschinelles Umformen - CNC Abkanten
Bei vielen Konstruktionen kommt man in der modernen Industrie nicht mehr an gebogenem Blech vorbei. Auf viele verschiedene Arten können Bleche in Form gebracht werden. CNC Abkanten ist nur eine davon. Wie funktioniert eigentlich das Verfahren des Biegens?
Die Biegeverfahren lassen sich in verschiedene Gruppen (nach DIN 8586) einteilen:
- Freies Biegen
- Gesenkbiegen
- Walzbiegen
- Schwenkbiegen
- Rundbiegen
- Umlaufbiegen
Die Keller Blechtechnik bietet die beiden Verfahren Gesenkbiegen und Schwenkbiegen an.

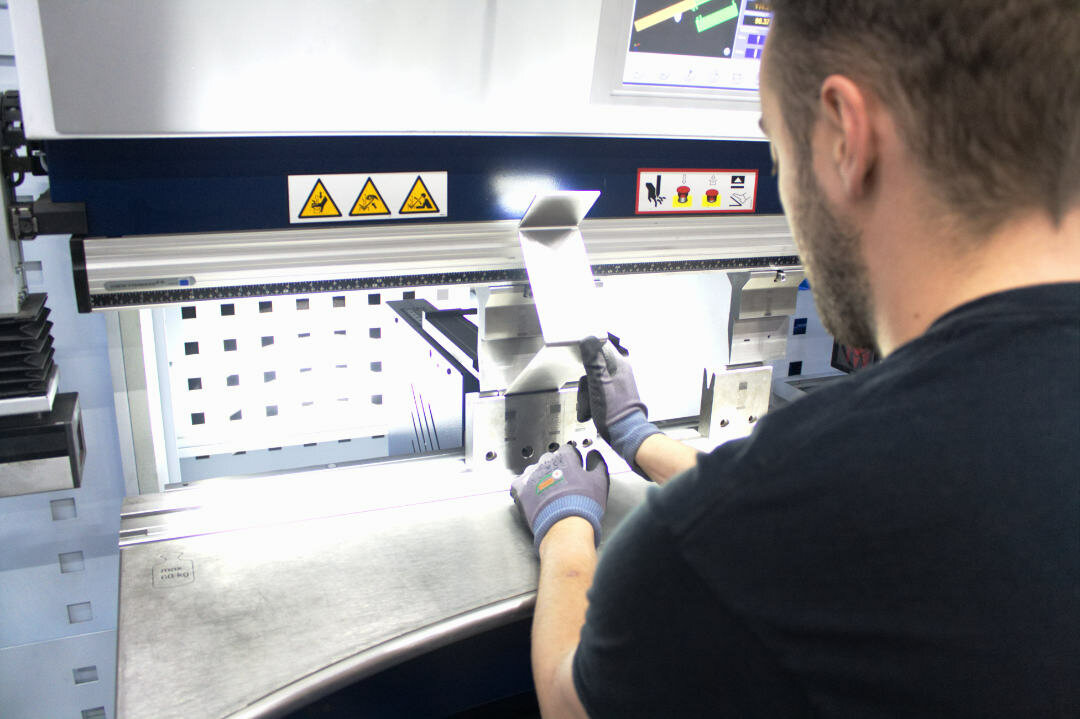

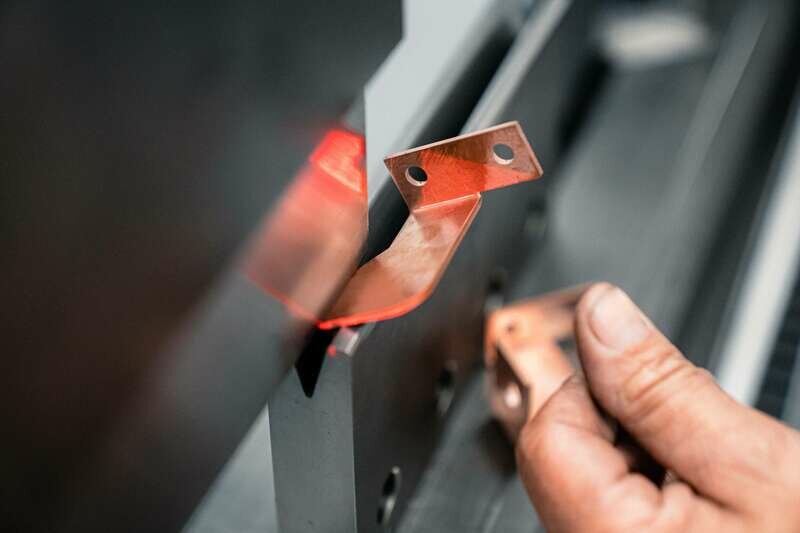

Beim Gesenkbiegen wird das Werkstück auf eine Matrize mit einer V-förmigen Öffnung gelegt. Zur Positionsbestimmung werden beim Abkanten zwei Hinteranschläge eingesetzt. Diese ermöglichen es, die Bleche schnell und mit großer Wiederholgenauigkeit zu positionieren. Nun folgt eine kontrollierte Bewegung des Oberwerkzeuges (Stempel). Durch das Einpressen des Bleches in die Matrize findet die Blechumformung statt.
Beim Schwenkbiegen bewegt sich das Werkstück unter einem schwenkenden Werkzeug, das sich um eine Achse dreht. Dadurch kann das Blech ohne Matrize wie beim Gesenkbiegen gebogen werden, was insbesondere bei speziellen Konturen, kleinen Serien oder häufigen Werkzeugwechseln Vorteile bringt. Zudem ermöglichen wir so kürzere Rüstzeiten und höchste Winkelgenauigkeit. Eine TruBend Center 7030 mit Vollautomatisierung in Aktion.
Ihre Vorteile mit der TruBend Center 7030 mit unseren Vollautomatisierungsmodulen
• Schnellere Bearbeitung von komplexen Profilen durch integrierte Steuerung
• Größere Flexibilität bei unterschiedlichen Blechstärken und Materialarten
• Exakte Winkel – dank modernster Sensorik und CNC-Steuerung
• Ideal für Serien und Einzelstücke, die sonst mit hohem Aufwand erstellt werden müssten
• Niedrige Rüstkosten selbst bei kleinen Stückzahlen
Typische Anwendungsbereiche
(ein kleiner Auszug)Gehäuse & Kästen
Schaltschränke und Elektronikgehäuse
Abdeckkästen mit mehreren Abkantungen
Rahmenprofile mit Rückkantungen
Abdeckungen & Schutzteile
Abdeckhauben mit komplexen Konturen
Schutzbleche für Anlagen- oder Fahrzeugbau
Belüftungskanäle oder Lüftungsgehäuse
Profile & Rahmen
U-Profile und Z-Profile in unterschiedlichen Längen
Tür- und Fensterrahmen für den Maschinen- oder Innenausbau
Kantteile mit wechselnden Winkeln
Teile mit empfindlicher Oberfläche
Edelstahlbleche für Sichtteile
Eloxierte oder pulverbeschichtete Bleche, bei denen Druckstellen vermieden werden müssen
Artikel mit komplizierteren Geometrien
Falzen
große Radien ohne sichtbare Kantabdrücke
Bördelkanten
negative Kantungen
eingerollte Blechlaschen
uvm.
Mit der Kombination aus Gesenkbiegen und Schwenkbiegen können wir Ihnen je nach Teileanforderung stets die wirtschaftlichste Lösung anbieten.
Blech Kanten aus meisterhand
Blech kanten – CNC Abkanten bei Keller Blechtechnik
Messgesteuerte Fertigung
Wir sind in der Lage, winkelgenaue Biegekanten ohne aufwändige Einfahrphasen von Biegeprogrammen fertigzustellen. So gewährleisten wir eine moderne Blechbearbeitung.
